OTC焊機知識

OTC氬弧焊槍AWP-9和AW-9的分解圖及零件型號

本文主要介紹OTC氬弧焊槍AWP-9和AW-9,首先我們來看下面兩張圖:

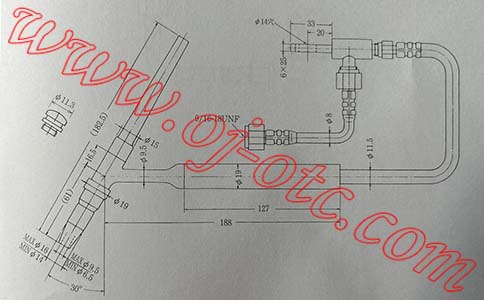

OTC氬弧焊槍AWP-9

OTC氬弧焊槍AW-9

第一張圖是AWP-9的示意圖,第二張圖是AW-9的示意圖,通過這兩張圖我們可以知道AWP-9是直柄的,通常使用在專機上面,而AW-9是工人手工使用的。

下面我們再來看這兩把OTC氬弧焊槍AWP-9和AW-9的分解圖:

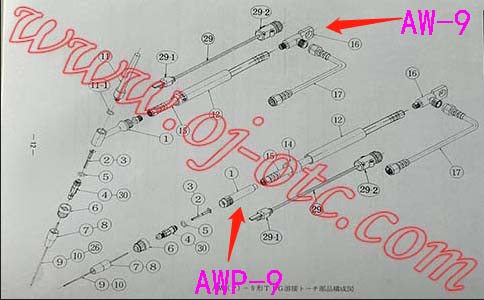

OTC氬弧焊槍AWP-9和AW-9分解圖

這兩把OTC氬弧焊槍AWP-9和AW-9大部分零件都是通用的,為了防止大家搞錯,我還是分別介紹它們的零件:

OTC氬弧焊槍AWP-9的分解圖在上圖的下方,它的零件如下:

上圖配件符號:1,它的名稱是:槍體,型號是:H29B11。

上圖配件符號:2,它的名稱是:鎢極夾1.6,型號是:H13B27。

上圖配件符號:3,它的名稱是:鎢極夾1.0,型號是:H13B26。

上圖配件符號:4,它的名稱是:夾體,型號是:H13B12。

上圖配件符號:30,它的名稱是:夾體,型號是:H646B03。

上圖配件符號:5,它的名稱是:O型圈,型號是:3570-006。

上圖配件符號:6,它的名稱是:軸套,型號是:H13B20。

上圖配件符號:7,它的名稱是:噴嘴,型號是:H13F11。

上圖配件符號:8,它的名稱是:噴嘴,型號是:H13F12。

上圖配件符號:9,它的名稱是:鈰鎢極1.6*150,型號是:0870-016。

上圖配件符號:10,它的名稱是:鈰鎢極1.0*150,型號是:0870-010。

上圖配件符號:12,它的名稱是:手柄,型號是:H17B16。

上圖配件符號:14,它的名稱是:保護套,型號是:H29B10。

上圖配件符號:16,它的名稱是:槍尾接頭,型號是:H145D01。

上圖配件符號:17,它的名稱是:氣管轉接器,型號是:H13D00。

當AWP-9這把氬弧焊槍的長度是4米時:

上圖配件符號:15,它的名稱是:4米電纜 ,型號是:H13C00。

上圖配件符號:29,它的名稱是:焊槍開關,型號是:K1108A00。

上圖配件符號:29-1,它的名稱是:開關,型號是:K1108C00。

上圖配件符號:29-2,它的名稱是:插頭,型號是:4730-001。

當AWP-9這把氬弧焊槍的長度是8米時:

上圖配件符號:15,它的名稱是:8米電纜 ,型號是:H219C00。

上圖配件符號:29,它的名稱是:焊槍開關(8M),型號是:K1109A00。

上圖配件符號:29-1,它的名稱是:開關,型號是:K1108C00。

上圖配件符號:29-2,它的名稱是:插頭,型號是:4730-001。


OTC氬弧焊槍AW-9的分解圖在上圖的上方,它的零件如下:

上圖配件符號:1,它的名稱是:槍體,型號是:H13B01。

上圖配件符號:2,它的名稱是:鎢極夾1.6,型號是:H13B27。

上圖配件符號:3,它的名稱是:鎢極夾1.0,型號是:H13B26。

上圖配件符號:4,它的名稱是:夾體,型號是:H13B12。

上圖配件符號:30,它的名稱是:夾體,型號是:H646B03。

上圖配件符號:5,它的名稱是:O型圈,型號是:3570-006。

上圖配件符號:6,它的名稱是:軸套,型號是:H13B20。

上圖配件符號:7,它的名稱是:噴嘴,型號是:H13F11。

上圖配件符號:8,它的名稱是:噴嘴,型號是:H13F12。

上圖配件符號:9,它的名稱是:鈰鎢極1.6*150,型號是:0870-016。

上圖配件符號:10,它的名稱是:鈰鎢極1.0*150,型號是:0870-010。

上圖配件符號:11,它的名稱是:焊槍帽,型號是:H72C00。

上圖配件符號:11-1,它的名稱是:O型圈,型號是:3570-006。

上圖配件符號:12,它的名稱是:手柄,型號是:H17B16。

上圖配件符號:16,它的名稱是:槍尾接頭,型號是:H145D01。

上圖配件符號:17,它的名稱是:氣管轉接器,型號是:H13D00。

當AW-9這把氬弧焊槍的長度是4米時:

上圖配件符號:15,它的名稱是:4米電纜 ,型號是:H13C00。

上圖配件符號:29,它的名稱是:焊槍開關,型號是:K1108A00。

上圖配件符號:29-1,它的名稱是:開關,型號是:K1108C00。

上圖配件符號:29-2,它的名稱是:插頭,型號是:4730-001。

當AW-9這把氬弧焊槍的長度是8米時:

上圖配件符號:15,它的名稱是:8米電纜 ,型號是:H219C00。

上圖配件符號:29,它的名稱是:焊槍開關(8M),型號是:K1109A00。

上圖配件符號:29-1,它的名稱是:開關,型號是:K1108C00。

上圖配件符號:29-2,它的名稱是:插頭,型號是:4730-001。

如果您要查看OTC氬弧焊槍AWP-9的實物圖片可以點擊:OTC直柄氬弧焊槍AWP-9
